В наличии spinNXG-P1
Базовая программируемая модель
- 2 программы × 10 шагов
- 8″ PTFE-камера
- 100–10 000 об/мин
- Безмасляный насос Rocker 410 в комплекте
Каталог центрифуг spinNXG для нанесения фоторезиста
Восемь моделей spinNXG — от базовой P1 до полностью оснащённой P1ACH и расширенной P2/P2H, плюс центрифуга расширенного диапазона EZspin-A1. Модели отличаются программированием, ПК-логированием и нагревом крышки; общая платформа — диапазон 100–10 000 об/мин, точность <±1 %, тефлоновая (PTFE) камера. Внешний контроллер температуры Apex TempX-T1S — в разделе «Опции».
Как выбрать модель
- 1–2 типовые методики без нагрева — достаточно spinNXG-P1.
- 1–2 рецепта с предварительной сушкой (soft bake) — spinNXG-P1H.
- Много протоколов (фоторезисты + золь-гель + полимеры) — spinNXG-P1A (15×20).
- Перовскиты и валидируемые процессы — spinNXG-P1AC (журнал .spin).
- Расширенный температурный режим — spinNXG-P1ACH + Apex TempX-T1S.
- Экстра-диапазон оборотов (50 или 12 000) — EZspin-A1.
Сравнение моделей spinNXG
Прокрутите таблицу по горизонтали — первый столбец с параметрами зафиксирован.
| Параметр | P1 | P1H | P1A | P1AH | P1AC | P1ACH | P2 | P2H | EZspin-A1 |
|---|---|---|---|---|---|---|---|---|---|
| Скорость, об/мин | 100–10 000 | 100–10 000 | 100–10 000 | 100–10 000 | 100–10 000 | 100–10 000 | 100–10 000 | 100–10 000 | 50–12 000 |
| Точность скорости | <±1 % | <±1 % | <±1 % | <±1 % | <±1 % | <±1 % | <±1 % | <±1 % | <±1 % |
| Ускорение, об/мин·с | 40–5 000 | 40–5 000 | 40–5 000 | 40–5 000 | 40–5 000 | 40–5 000 | 40–5 000 | 40–5 000 | 40–6 000 |
| Программ × шагов | 2×10 | 2×10 | 15×20 | 15×20 | 15×20 | 15×20 | 50×100 | 50×100 | 30×50 |
| Время выдержки, с | 1–10 000 | 1–10 000 | 1–10 000 | 1–10 000 | 1–10 000 | 1–10 000 | 1–10 000 | 1–10 000 | 1–10 000 |
| Камера | 8″ PTFE | 8″ PTFE | 8″ PTFE | 8″ PTFE | 8″ PTFE | 8″ PTFE | 10″ PTFE | 10″ PTFE | 8″ PTFE |
| Нагрев крышки | |||||||||
| ПК-управление | |||||||||
| Питание | 230 В · 50 Гц | 230 В · 50 Гц | 230 В · 50 Гц | 230 В · 50 Гц | 230 В · 50 Гц | 230 В · 50 Гц | 230 В · 50 Гц | 230 В · 50 Гц | 230 В · 50 Гц |
Все модели
9 позиций: 8 центрифуг spinNXG и центрифуга расширенного диапазона EZspin-A1.
В наличии Под заказ spinNXG-P1H
Базовая модель с нагревом крышки
- 2 программы × 10 шагов
- Нагрев крышки до +70 °C
- 8″ PTFE-камера
- 100–10 000 об/мин
В наличии spinNXG-P1A
Универсальная R&D-модель
- 15 программ × 20 шагов
- 8″ PTFE-камера
- 100–10 000 об/мин
- Многопротокольная R&D-модель
Под заказ spinNXG-P1AH
Многопротокольная модель с нагревом
- 15 программ × 20 шагов
- Нагрев крышки до +70 °C
- 8″ PTFE-камера
- 100–10 000 об/мин
В наличии spinNXG-P1AC
Перовскиты, логирование на ПК
- 15 программ × 20 шагов
- ПК-управление + журнал .spin
- Разгон 2–3 с — для антирастворителя
- 8″ PTFE-камера
В наличии spinNXG-P1ACH
Максимальная комплектация: ПК + нагрев
- 15 программ × 20 шагов
- ПК-управление + журнал .spin
- Нагрев крышки до +70 °C
- Совместимо с Apex TempX-T1S
Под заказ spinNXG-P2
Расширенная камера 10″, графический дисплей
- 50 программ × 100 шагов
- Расширенная 10″ PTFE-камера
- Графический ЖК-дисплей
- 100–10 000 об/мин
Под заказ spinNXG-P2H
Расширенная камера 10″ с нагревом
- 50 программ × 100 шагов
- Расширенная 10″ PTFE-камера
- Нагрев крышки до +70 °C
- Графический ЖК-дисплей

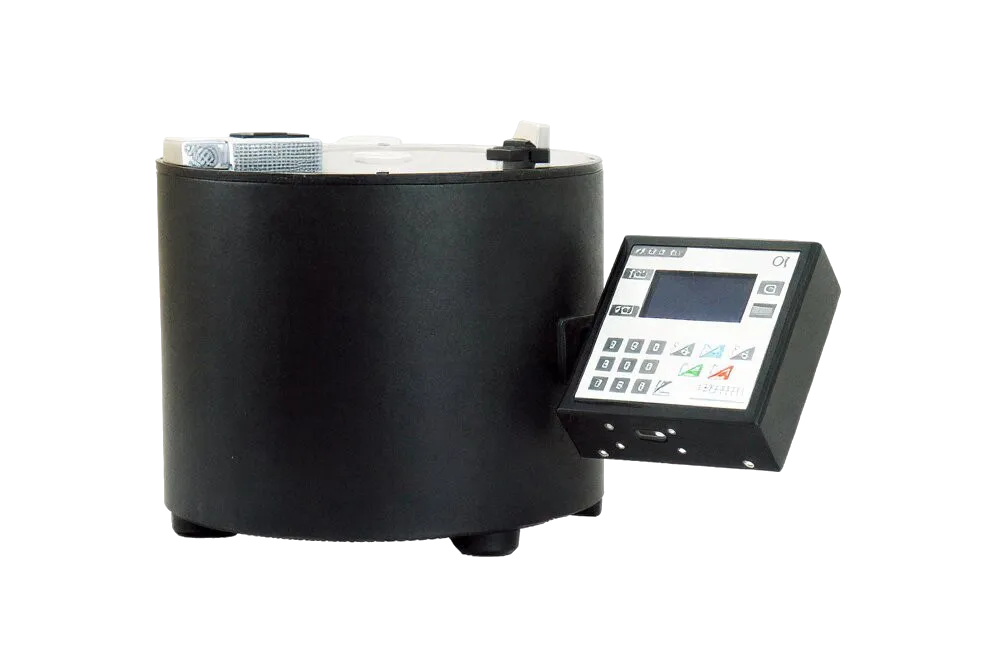

Под заказ EZspin-A1
Экстра-диапазон оборотов 50–12 000
- Расширенный диапазон 50–12 000 об/мин
- 30 программ × 50 шагов
- Ускорение до 6 000 об/мин·с
- 8″ PTFE-камера
Вакуумные держатели подложек — 10 типоразмеров
В базовый комплект входит вакуумный держатель диаметром 25 мм. Держатели других типоразмеров можно дополнительно включить в комплект поставки. Изготовление держателей под нестандартные образцы — по запросу через производителя.
| № | Диаметр подложки | Минимальный размер образца | Изображение | Эскиз |
|---|---|---|---|---|

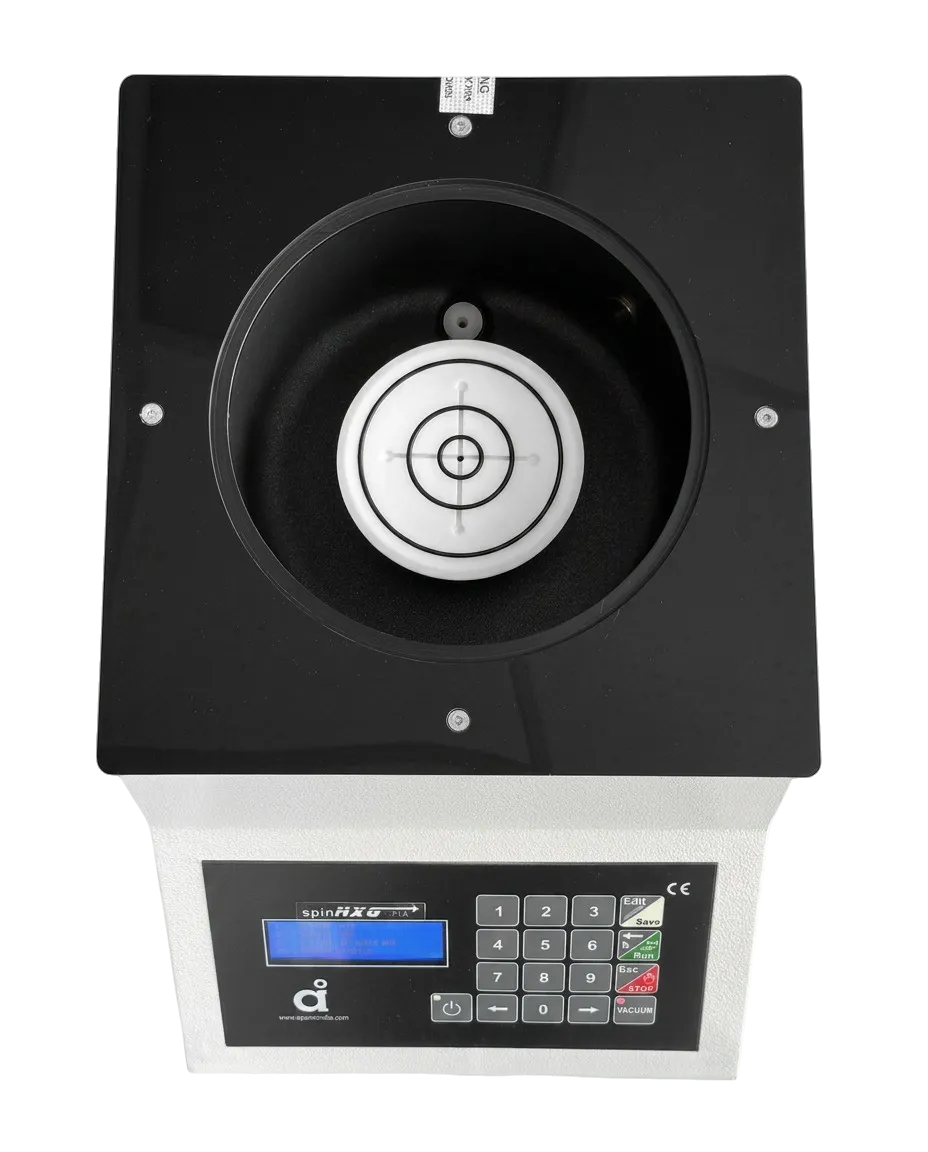

| 1 | 110 мм | 85 мм |  |  |

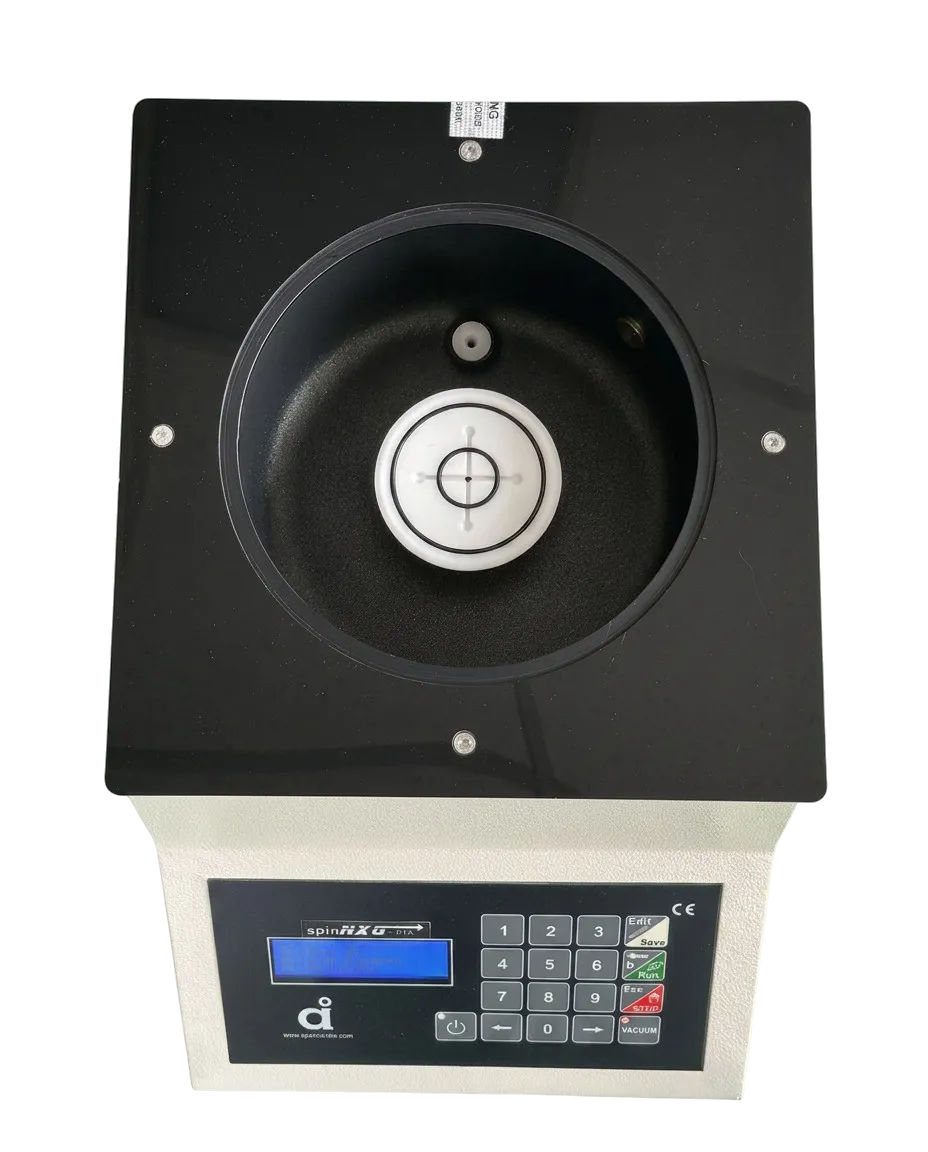

| 2 | 78 мм | 65 мм |  |  |

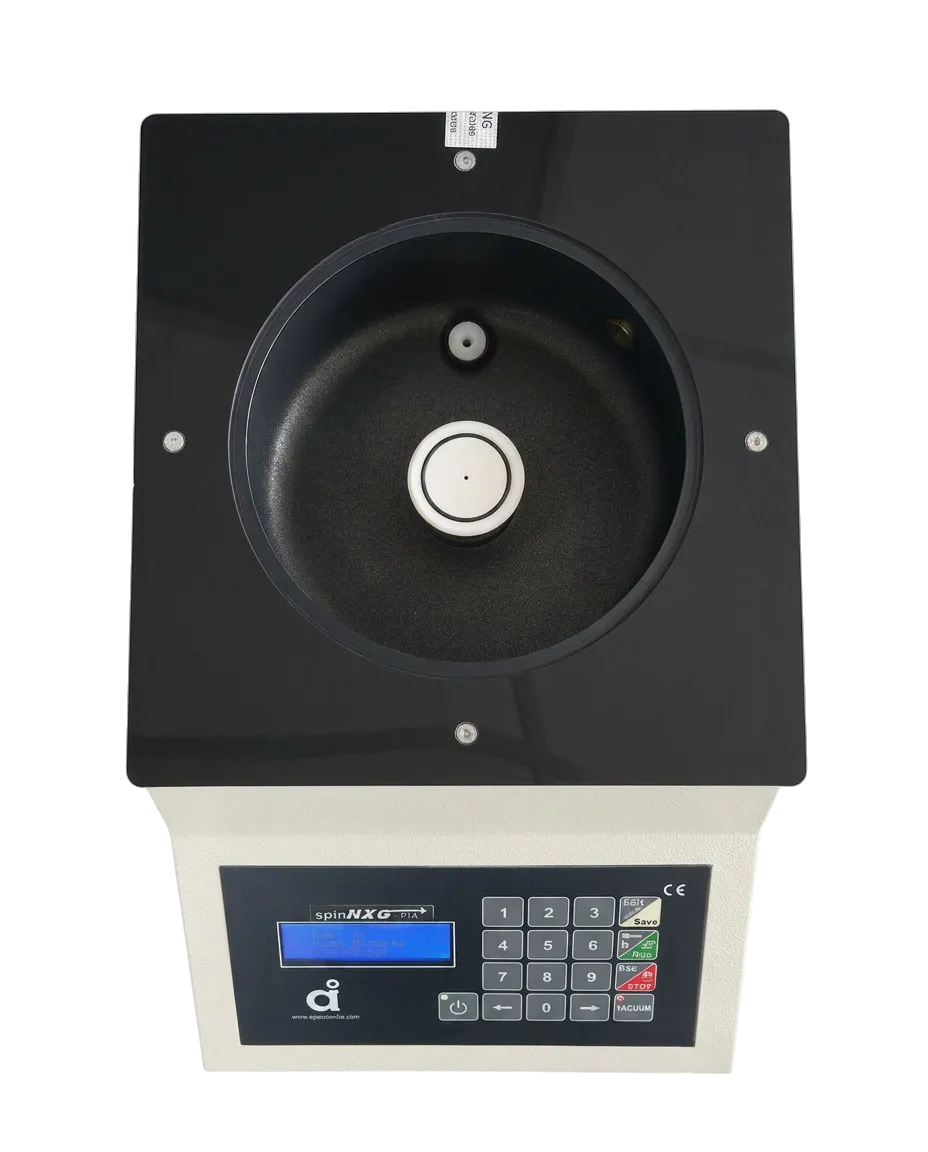

| 3 | 50 мм | 40 мм |  |  |

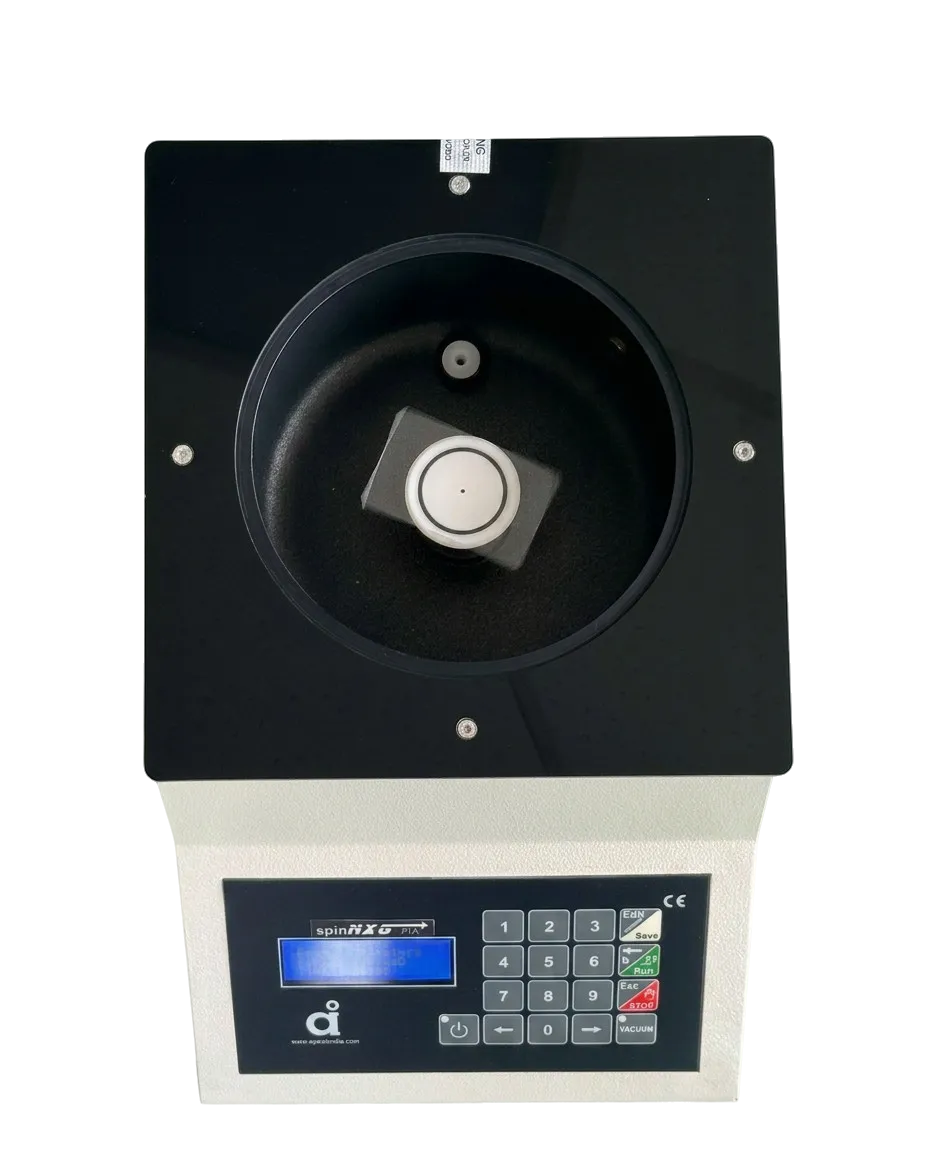

| 4 | 40 мм | 22 мм |  |  |

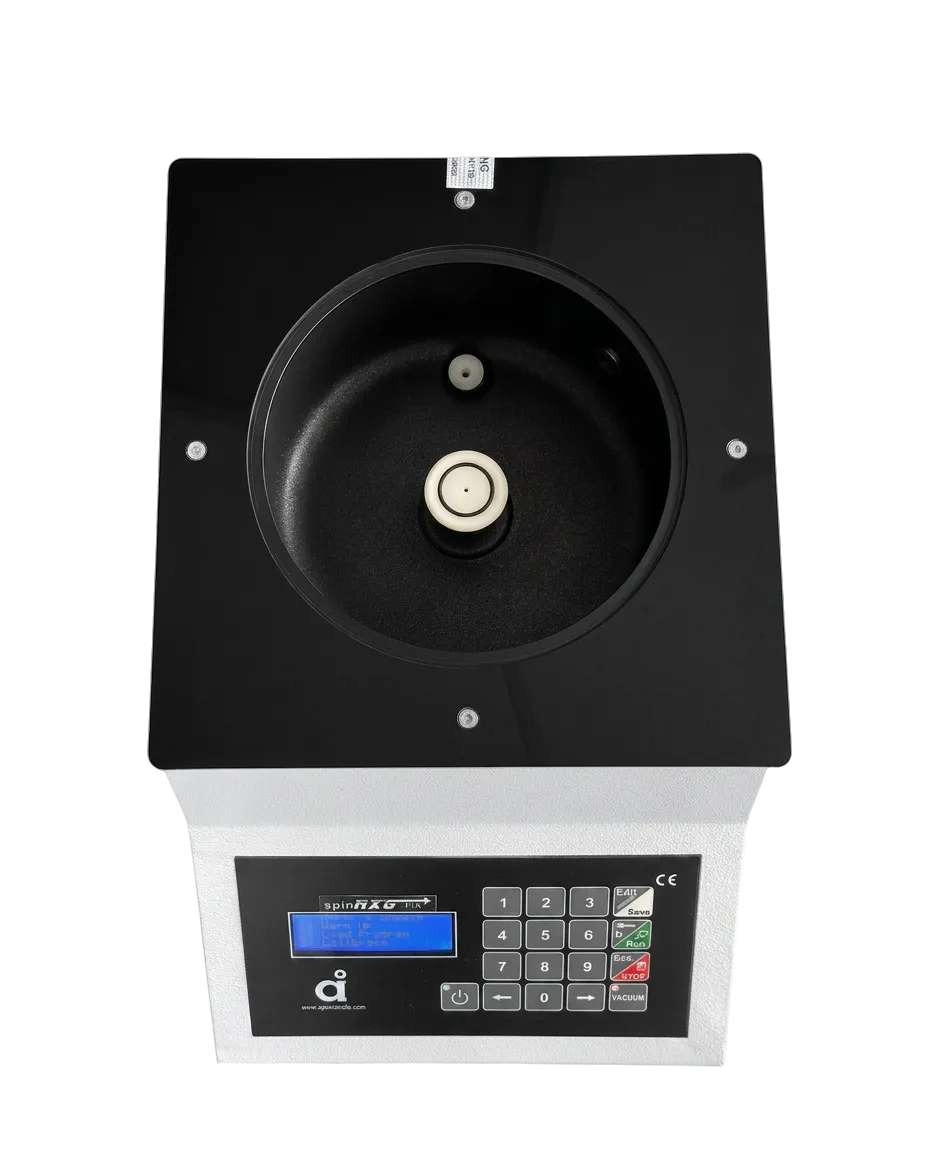

| 5 | 30 мм | 22 мм |  |  |
| 6 | 40 мм | 27 мм |  |  |

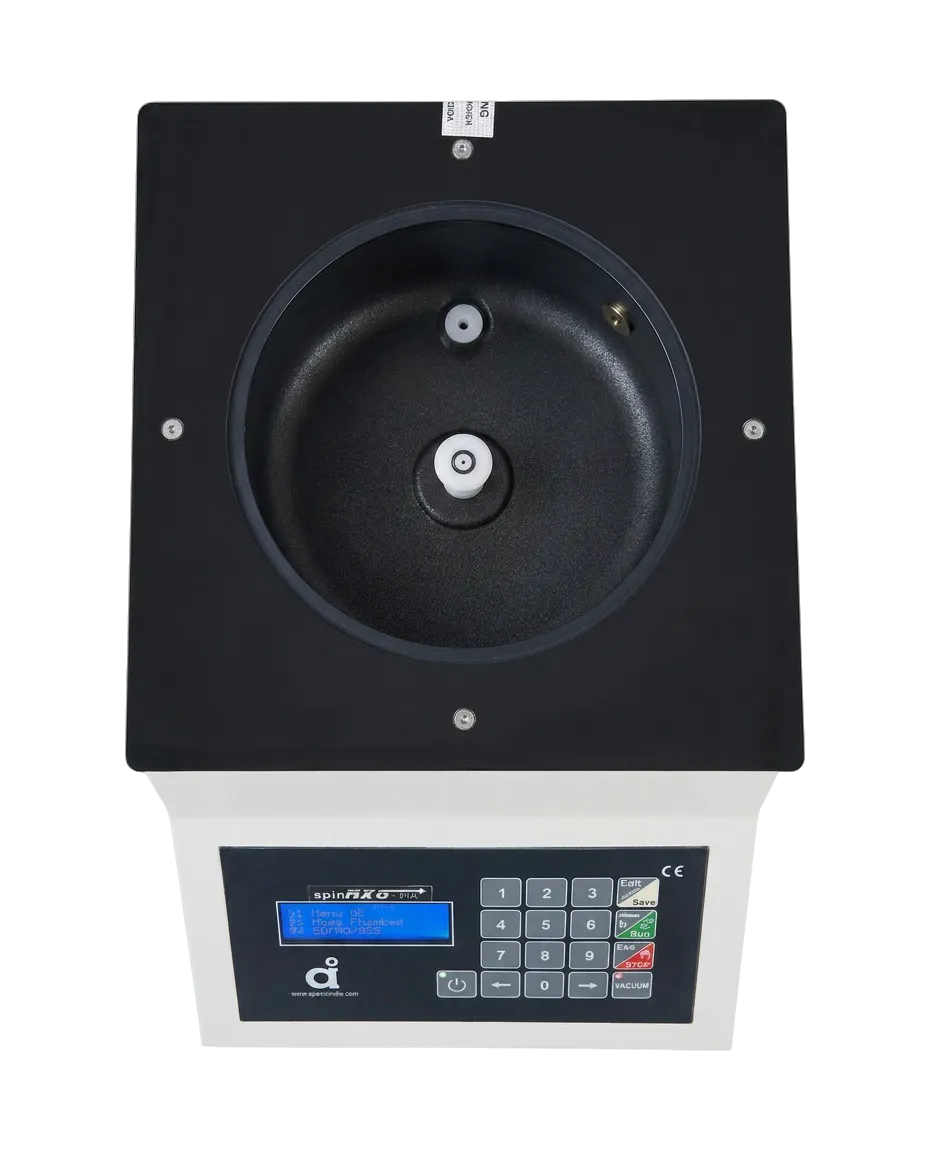

| 7 | 25 мм | 12 мм |  |  |
| 8 | 25 мм | 11 мм |  |  |
| 9 | 25 мм | 10 мм |  |  |
| 10 | 25 мм | 5 мм |  |  |
Вопросы по выбору модели
Как выбрать модель spinNXG под свою задачу?
Для 1–2 типовых рецептов без нагрева подойдёт P1; с сушкой растворителя в камере — P1H; для нескольких протоколов одновременно — P1A (15 программ); для перовскитов и валидируемых процессов с журналированием — P1AC (ПК-управление, файлы .spin); для расширенного температурного режима — P1ACH с контроллером TempX-T1S; для экстремального диапазона оборотов — EZspin-A1 (50–12 000 об/мин).
Что означают индексы H, A, C в обозначении модели?
H — встроенный нагрев крышки камеры до +70 °C (soft bake без переноса подложки). A — расширенный набор программ (15 программ × 20 шагов вместо 2 × 10 у базовой P1). C — ПК-управление через USB с графическим выводом «скорость / время» и сохранением рецептов в файлы .spin. Индексы комбинируются: например, P1ACH — 15 программ + ПК-управление + нагрев.
Чем spinNXG-P1 отличается от EZspin-A1?
spinNXG-P1 — базовая программируемая модель: 100–10 000 об/мин, 2 программы × 10 шагов, опции нагрева и ПК-управления. EZspin-A1 — расширенный диапазон 50–12 000 об/мин и 30 программ × 50 шагов в базовой конфигурации. EZspin-A1 выбирают для сверхнизких оборотов (вязкие чернила) или сверхвысоких (ультратонкие плёнки <30 нм).
Нужно ли ПК-управление и в каких случаях?
ПК-управление (модели с индексом C) даёт журналирование каждого запуска, экспорт протокола и сохранение рецептов в файлы .spin. Оно полезно для валидируемых процессов фармацевтических R&D, для антирастворительного метода нанесения перовскитов (где критично точное время) и для систематической работы с документированием параметров каждой подложки. Для рутинных задач достаточно управления с клавиатуры и ЖК-дисплея 20×4.
Можно ли наносить несколько слоёв в одном цикле?
Да. У моделей P1A/P1AH/P1AC/P1ACH — 15 программ по 20 шагов, у P1/P1H — 2 программы по 10 шагов, у EZspin-A1 — 30 программ по 50 шагов. Многошаговая программа позволяет нанести стек слоёв с межслойной сушкой без остановки: типовой золь-гель стек из 5 слоёв укладывается в 10–15 шагов, ячейка перовскитного ФЭП с 4 слоями — в 12–20 шагов.
Какие параметры можно задать для каждого шага программы?
Для каждого шага задаются три параметра: скорость вращения (об/мин), время разгона (Acceleration Time, с) и контрольное время удержания скорости (Hold Time, 1–9 999 с). Время разгона до целевой скорости — 2–3 с. Настройки сохраняются в энергонезависимой памяти между запусками.
Не уверены, какая модель подойдёт?
Опишите задачу — материал, диаметр подложки — и мы подберём конфигурацию.
