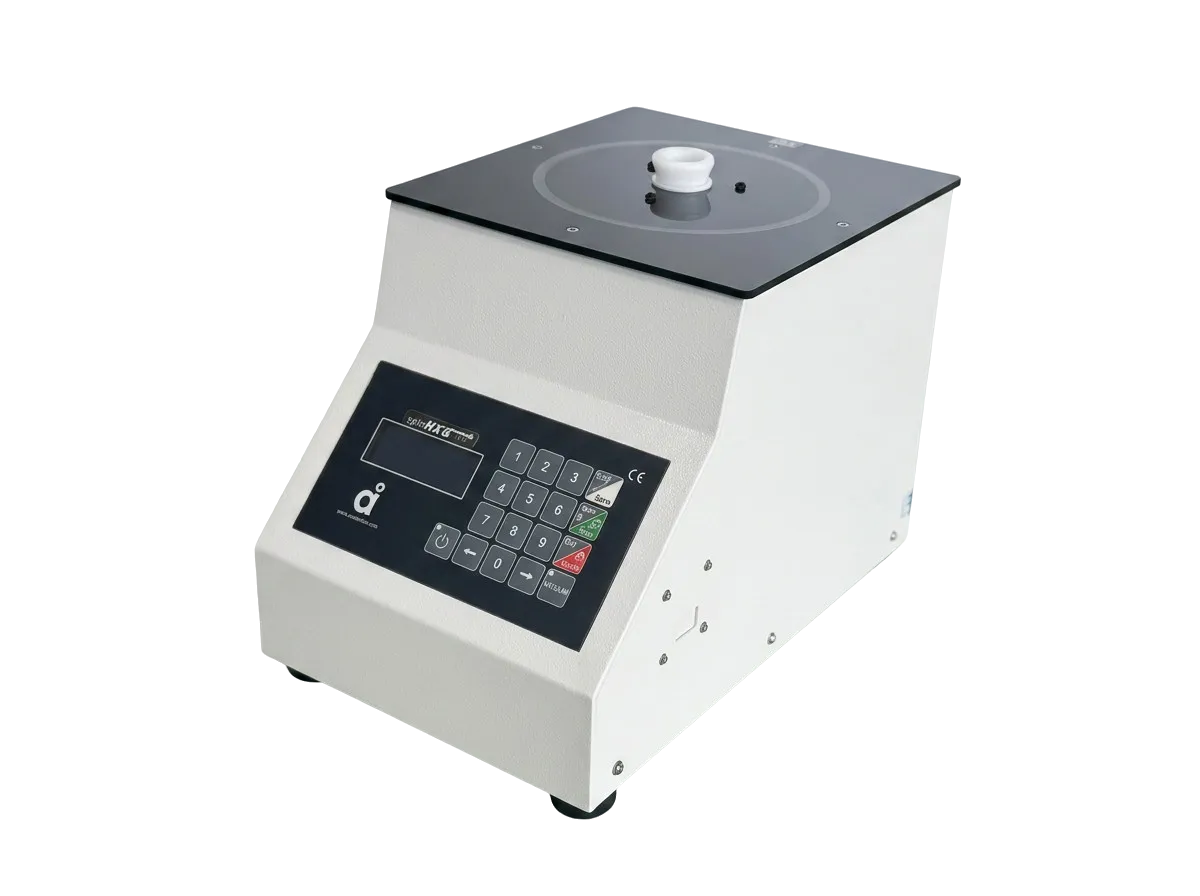

spinNXG-P1
- 2 программы × 10 шагов
- 8″ PTFE-камера
- 100–10 000 об/мин
Базовая программируемая модель
ПодробнееAPEX Instruments × Промэнерголаб
Центрифуги для нанесения фоторезиста spinNXG
Программируемые системы spin coating: точное центрифужное нанесение тонких плёнок 100–10 000 об/мин.
8 моделейв линейке spinNXG
<±1 %точность скорости
12 мес.гарантия
Скорость вращения 100 об/мин
10010 000 об/мин
Центрифуги серии spinNXG (производитель Apex Instruments Co. Pvt. Ltd., Калькутта, Индия; поставка в РФ — компания Промэнерголаб) предназначены для центрифужного нанесения тонких плёнок (метод spin coating) на стеклянные, кремниевые, металлические и полупроводниковые подложки диаметром до двух дюймов. Метод применяется в фотолитографии для нанесения фоторезистов AZ-серии, SU-8, S1813; в золь-гель синтезе оксидных плёнок (TiO₂, ZnO, Co₃O₄, ITO); в производстве перовскитных и органических солнечных элементов; при изготовлении MEMS-структур и микрофлюидных чипов. Линейка включает 8 моделей spinNXG (P1, P1H, P1A, P1AH, P1AC, P1ACH, P2, P2H) с диапазоном скорости вращения 100–10 000 об/мин, точностью поддержания скорости <±1 % и программированием от 2 × 10 до 50 × 100 шагов в зависимости от модели; в комплекте — безмасляный вакуумный насос Rocker 410 и вакуумный держатель диаметром 25 мм. Дополнительно можно включить в комплект поставки вакуумные держатели других типоразмеров.
Основные модели — в наличии
Срок отгрузки 2–5 дней со склада в Москве
Демо-зал в офисе Промэнерголаб
Возможна поставка по 44-ФЗ / 223-ФЗ
Гарантия 12 месяцев
Производитель Apex (Индия) — нейтральная юрисдикция
4 ключевые модели линейки
Программируемые центрифуги для нанесения фоторезиста, золь-гель плёнок и перовскитных слоёв.

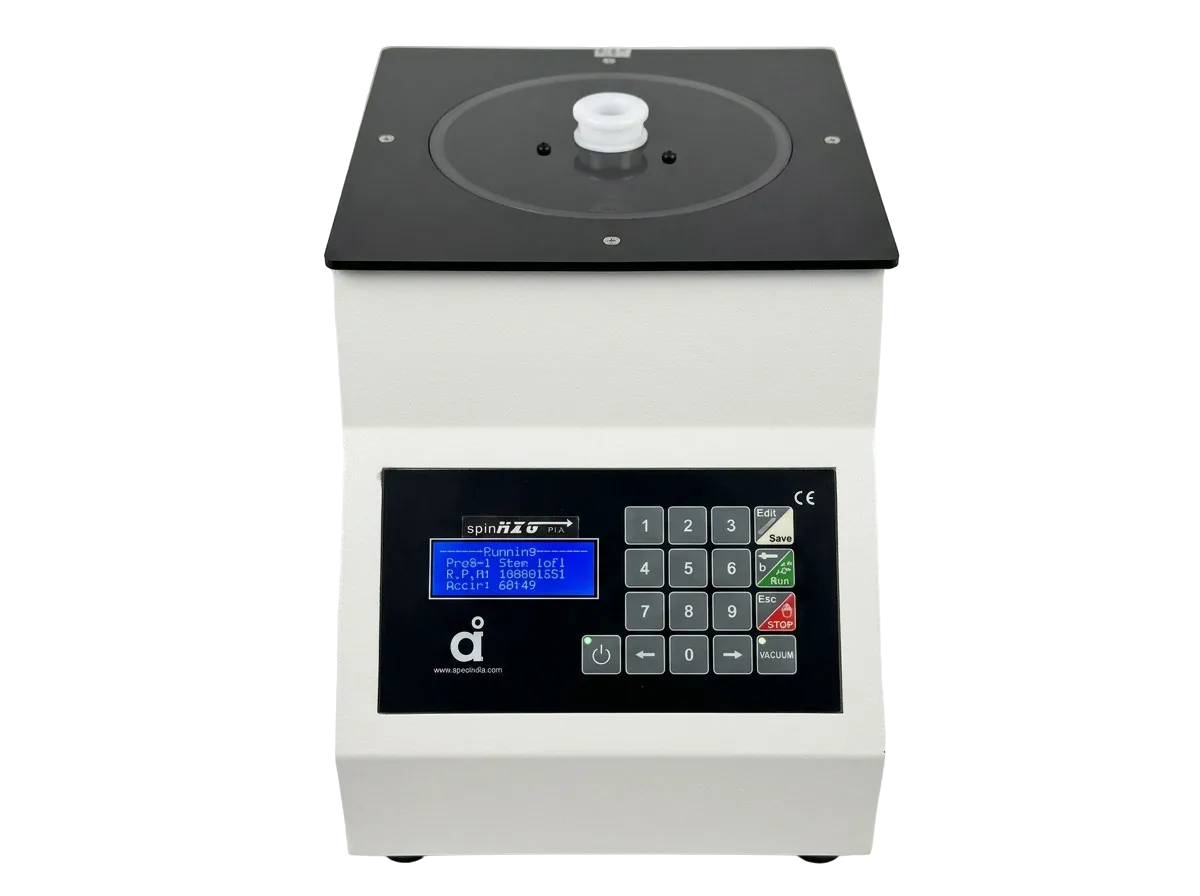

spinNXG-P1A
- 15 программ × 20 шагов
- 8″ PTFE-камера
- 100–10 000 об/мин
Универсальная R&D-модель
Подробнее spinNXG-P1AC
- 15 программ × 20 шагов
- ПК-управление + журнал .spin
- Разгон 2–3 с — для антирастворителя
Перовскиты, логирование на ПК
Подробнее spinNXG-P1ACH
- 15 программ × 20 шагов
- ПК-управление + журнал .spin
- Нагрев крышки до +70 °C
Максимальная комплектация: ПК + нагрев
ПодробнееНекоторые области применения
Центрифужное нанесение незаменимо там, где нужна равномерная тонкая плёнка с воспроизводимой толщиной.
Фотолитография
Равномерное нанесение фоторезистов AZ, SU-8, S1813 и планаризующих слоёв с воспроизводимой толщиной по всей подложке.
ПодробнееЗоль-гель оксидные плёнки
Оксидные и гибридные плёнки из золь-гель растворов: TiO₂, ZnO, Co₃O₄, ITO для оптики и функциональных слоёв.
ПодробнееПеровскитные солнечные элементы
Антирастворительный метод формирования перовскитных и транспортных слоёв с критичным временем разгона 2–3 с.
ПодробнееОрганическая электроника (OLED / OPV)
Эмиссионные и транспортные слои органической электроники из растворов PEDOT:PSS, P3HT, PCBM.
ПодробнееMEMS и микрофлюидика
Толстые слои SU-8 для MEMS и PDMS для микрофлюидики на подложках до 110 мм.
ПодробнееБиосенсоры
Тонкие функциональные и иммобилизационные плёнки для чувствительных элементов биосенсоров и MOX-сенсоров.
ПодробнееНам доверяют
Центрифуги spinNXG в российских лабораториях
Оборудование поставлялось в ведущие научно-исследовательские институты и университеты России.
- Национальный исследовательский центр «Курчатовский институт»
- Московский государственный университет имени М. В. Ломоносова
- Московский физико-технический институт (национальный исследовательский университет)
- Московский государственный технический университет имени Н. Э. Баумана
- Национальный исследовательский университет «МИЭТ» (Московский институт электронной техники)
- Институт биохимической физики имени Н. М. Эмануэля РАН
- Государственный научно-исследовательский и проектный институт редкометаллической промышленности «Гиредмет»
- Новосибирский институт органической химии имени Н. Н. Ворожцова СО РАН
- Национальный исследовательский Томский политехнический университет
- Уральский федеральный университет имени первого Президента России Б. Н. Ельцина
- Южный федеральный университет
- Воронежский государственный университет
- Пермский государственный национальный исследовательский университет
Почему spinNXG
01
Точность скорости <±1 %
Стабильное вращение по всему диапазону — источник: инструкция Apex.
02
Гибкое программирование
2×10 шагов (P1) или 15×20 шагов (P1A), длительность шага 1–10 000 с.
03
Разгон 2–3 с
Критично для антирастворительного метода нанесения перовскитов.
04
PTFE в базовой комплектации
Тефлоновая камера в базе — нет переплаты за химстойкую модель.
05
Безмасляный Rocker 410
Входит в комплект — нет масляных загрязнений подложки.
06
Возможна поставка по 44-ФЗ / 223-ФЗ
Гарантия 12 месяцев.
Частые вопросы
Что такое спин-коатер и для каких задач он применяется?
Спин-коатер (центрифуга для нанесения покрытий) — установка, в которой раствор наносится на вращающуюся подложку и под действием центробежной силы распределяется в плёнку контролируемой толщины. Основное применение — нанесение фоторезиста в фотолитографии, а также золь-гель оксидных плёнок, активных слоёв перовскитных и органических солнечных элементов. Серия spinNXG (производитель APEX, поставка в РФ — Промэнерголаб) рассчитана на подложки до 8 дюймов в диаметре
Из чего состоит базовый комплект поставки?
В базовый комплект входят: центрифуга spinNXG с тефлоновой (PTFE) камерой, вакуумный держатель 25 мм, безмасляный вакуумный насос Rocker 410, соединительный шланг и инструкция на русском языке. Тефлоновое покрытие камеры — в базовой комплектации всех моделей, без доплаты за «химстойкую» версию.
Сколько моделей в линейке и чем они отличаются?
В линейке spinNXG восемь моделей (P1, P1H, P1A, P1AH, P1AC, P1ACH, P2, P2H) плюс отдельный коатер EZspin-A1 с расширенным диапазоном 50–12 000 об/мин. Различия — в числе программ, наличии нагрева крышки до +70 °C (индекс H) и ПК-управления через USB (индекс C). Базовый диапазон оборотов 100–10 000 об/мин и точность <±1 % одинаковы у всех моделей spinNXG.
Есть ли приборы в наличии и какой срок поставки?
Основные модели (P1, P1A, P1AC, P1ACH) и сопутствующий насос Rocker 410 поддерживаются на складе в Москве — срок отгрузки 2–5 рабочих дней. Конфигурации под заказ (модели с нагревом, EZspin-A1, нестандартные держатели) — 10–14 недель.
Можно ли увидеть прибор в работе перед покупкой?
Да. В офисе Промэнерголаб (Москва, ул. Ткацкая, 1) работает демонстрационный стенд spinNXG — по предварительной записи специалист покажет нанесение фоторезиста на тестовую подложку и ответит на вопросы по конфигурации. Запись — по телефону 8 800 234-12-08.
Поставляется ли оборудование по 44-ФЗ и 223-ФЗ?
Да. Промэнерголаб работает с бюджетными и государственными учреждениями по 44-ФЗ и 223-ФЗ, предоставляет полный пакет документов для закупки. Гарантия — 12 месяцев, шеф-монтаж и обучение включены в поставку.
